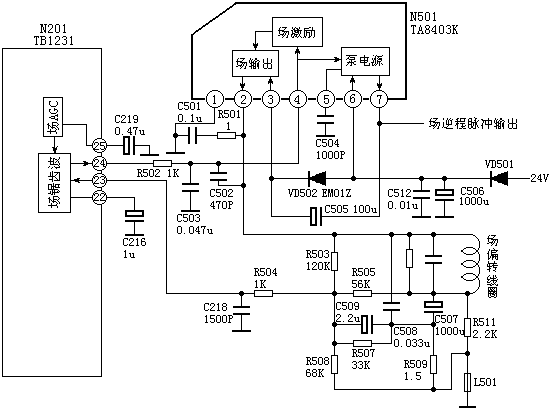

TA8403场扫描功放典型应用电路图
TA8403
1脚：0V——地
2脚：12.4V——场输出
3脚：25V——场输出级电源
4脚：1.0V——场激励信号输入
5脚：0.6V——相位补偿
6脚：24V——电源
7脚：1.5V——泵电源输出端
