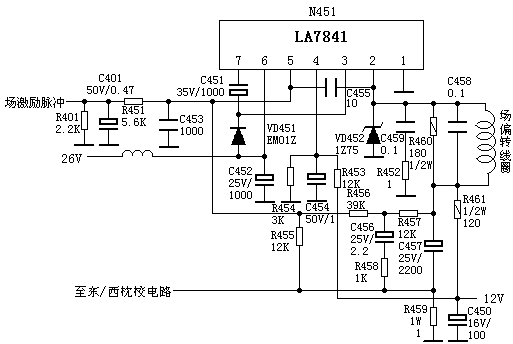

LA7841场扫描功放典型应用电路图
LA7841
1脚：0V——地
2脚：13V——输出端
3脚：25.5V——电源
4脚：2.6V——反馈输入端
5脚：2.6V——场激励信号输入
6脚：25.3V——电源
7脚：2.1V——泵电源输出
