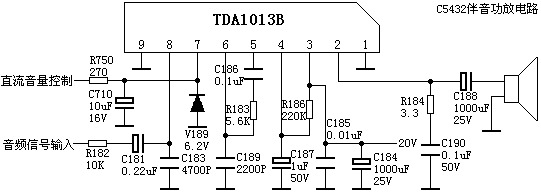

TDA1013B伴音功放电路典型应用电路图
TDA1013引脚功能及参考电压：
1脚：0V——地
2脚：7.7V——伴音输出
3脚：16V——电源
4脚：13.5V——电源
5脚：0.3V——功放输入
6脚：6.7V——前置输出
7脚：2.8V——音量控制
8脚：1.9V——音频输入
9脚：0V——地
